Demsaic 系列一：简单插值法

从今天起，开始总结去马赛克的算法。去马赛克是 ISP 流程中最为重要、最为热门的几个模块之一，这几个月的重点也一直在这方面。下面对所看的内容进行记录。

双线性插值

太简单了，就是从上下左右取值。如果上下没有，就只算左右；反之亦然。

色差法

引入了一个很重要的原理：一个完整的 RGB 三通道图像中，两个相邻像素间对应通道的像素差近似相等。即加入 P1 和 P2 是相邻像素，可以认为：

1. 先用普通的双线性插值预测 G：G=¼*(G1+G2+G3+G4)

1. 在 R 中补充 B、在 B 中补充 R：

	\(\displaystyle \mathrm{P}_c\left( \mathrm{G} \right) -\mathrm{P}_c\left( \mathrm{R} \right) =\frac{1}{4}\,\,* \sum_{\mathrm{n}=1}^4{\mathrm{P}_n\left( \mathrm{G} \right) -\mathrm{P}_n\left( \mathrm{R} \right)}\) Pc(G) 已知，可求出 Pc(R)

1. 在 G 中补充 R

	\(\displaystyle \mathrm{P}_c\left( \mathrm{G} \right) -\mathrm{P}_c\left( \mathrm{R} \right) =\left[ \left( \mathrm{P}_1\left( \mathrm{G} \right) -\mathrm{P}_1\left( \mathrm{R} \right) \right) +\left( \mathrm{P}_2\left( \mathrm{G} \right) -\mathrm{P}_2\left( \mathrm{R} \right) \right) \right] \div 2\) Pc(G) 已知，可求出 Pc(R)

HA 算法

引入了另一个重要思想：利用梯度判断边缘。梯度小的地方被认为是纹理方向，因此使用这个方向的色差进行插值。

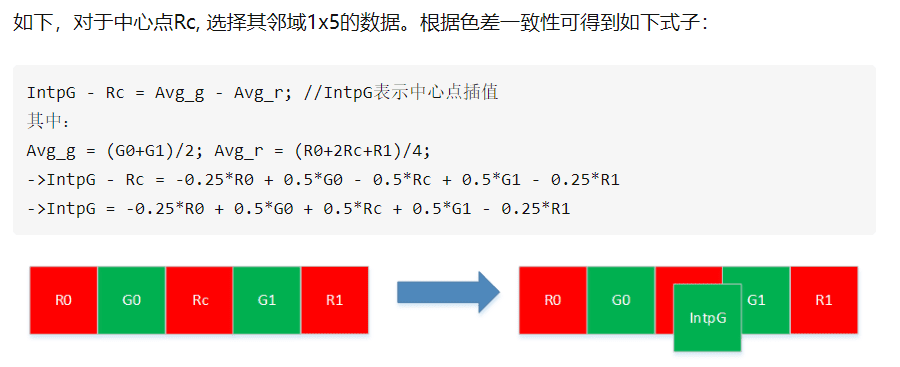

这个方法还有一个前提，属于是色差相似的扩展：一个小范围内的点与小范围平均下来的值也满足条件。

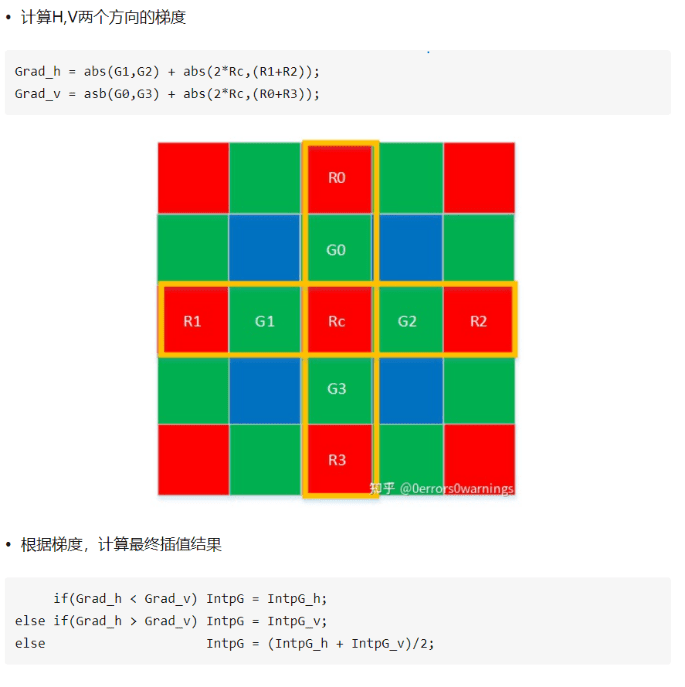

1. 预测 G（色差法是根据双线性插值预测）：通过梯度来判断预测。计算出横向竖向梯度，然后比较大小，根据小的梯度的方向进行插值。

R/B 预测 G	R 预测 B

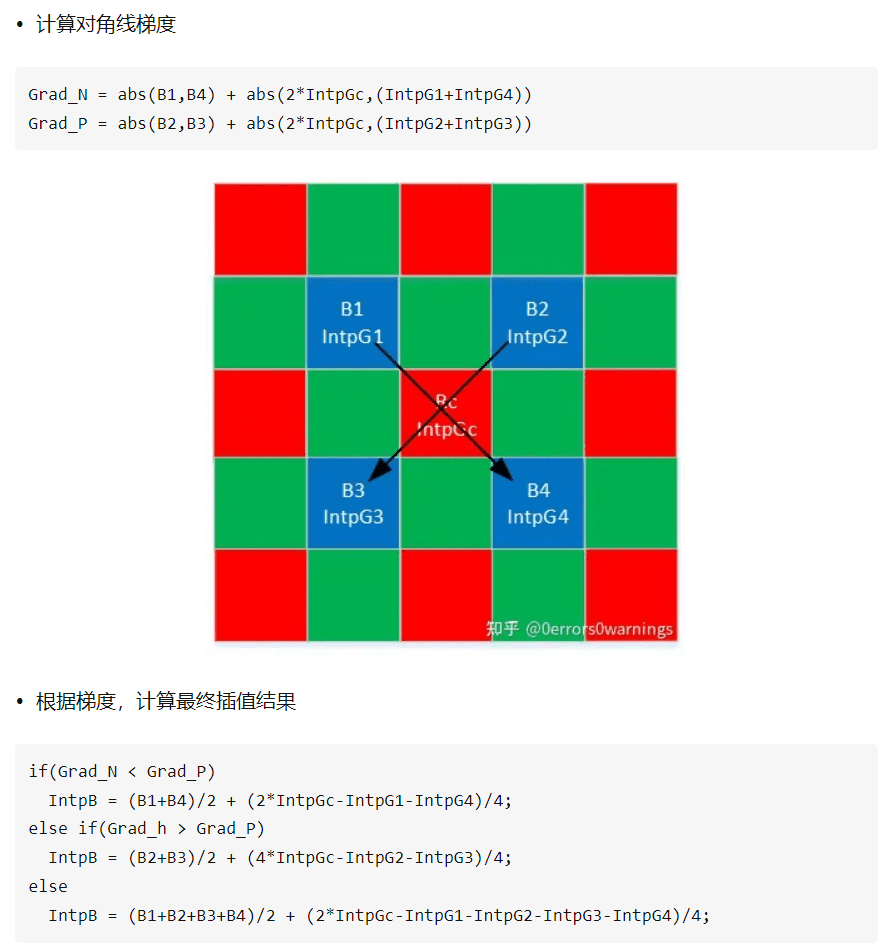

1. R 中预测 B：基本和上一步一样，只不过是从对角线出发，利用上一步补充的 G，查看梯度，然后计算（最终插值结果也是通过原理给的色差相近计算而来，只不过变成沿着对角线的 1*5 数据）：

1. G 中补充 R：这一步就不用管太多了，直接计算。两种情况，G 左右都是 R，左右都是 B。如果左右都是 R：那就利用原理给的 1*5 的横向矩阵，计算得出 R 值，就是最终的 R 值，然后再利用 1x5 的纵向矩阵，计算 B 值。左右都是 B 同理。

PS：这一步感觉还是随意了，因为边界处还是不太遵守这个理论。因此在边界处使用这个，可能还是会有问题。

Malvar-He 算法

一篇简单，但是绝对很有用的文章，我一开始也是觉得就这啊，为啥斯坦福大学的课会强调这个方法呢，直到自己设计的时候，面对 FPGA 工程师反复强调的节约资源要求，我才发现：嗯，线性插值，真香！

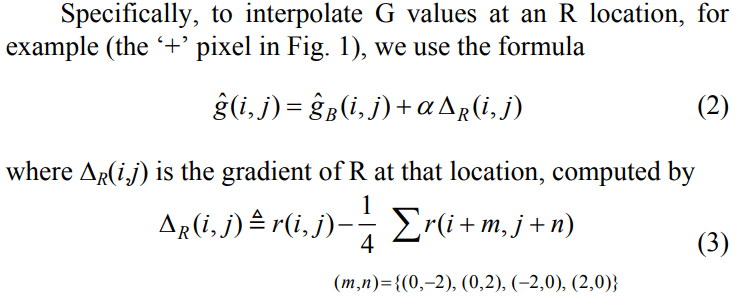

方法很简单，就是用色差法，直接看下面一段话：

其他颜色也是同理，只不过系数分别是 beta 和 gamma。之后通过一系列图片进行训练，求出 alpha 取什么值，均值最小；beta 和 gamma 同理。

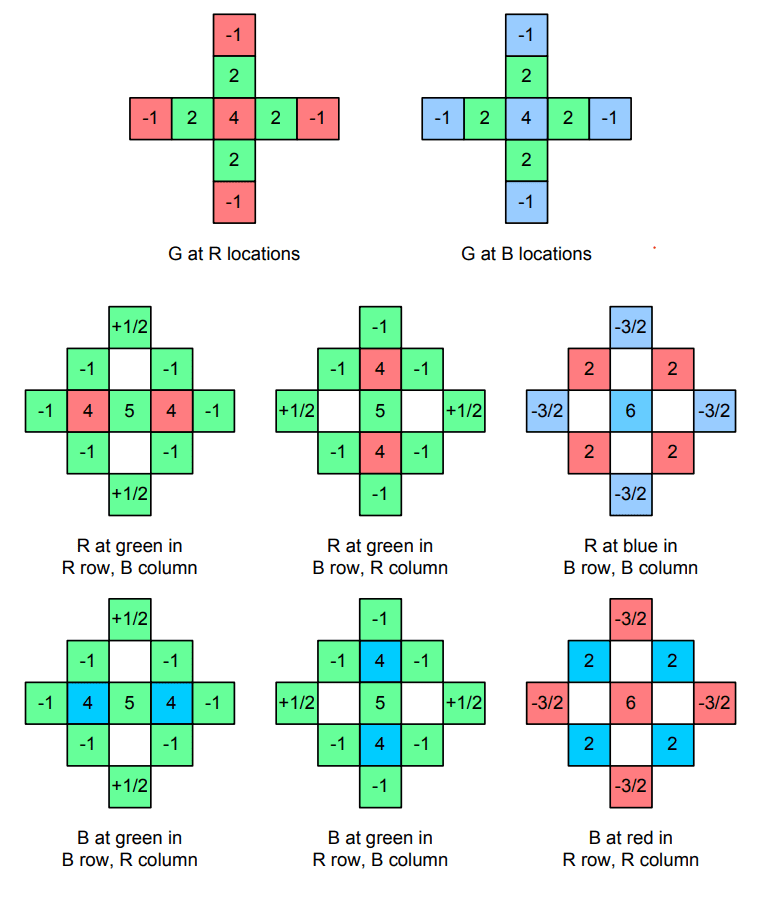

最后作者为了加快速度，还把这三个变量修改一下，这样速度快一点。结果分别是 ½、⅝、¾，最终带回到公式，比如 alpha=½ 就是代入公式 2 中，得出预测 G 值，周围像素的权重，速度非常非常快：

个人感觉有以下几点可以修改：

1. 修改成类似 ⅜ 这种很完美的数字可以根据 FPGA 的情况进一步逼近，比如算出原始权重是 0.38，乘以一个 4096，得到 1556，即 1556/4096，这个比 ⅜ 更好，看 FPGA 的资源情况吧。

2. 可以一窝蜂的直接用 5*5 的窗口去算各个周围的权重，即不像上图 5*5 的像素中有些是 0，而是直接 5*5 即 25 个像素打入到全连接网络算就完事了。
