DPC 坏点矫正

DPC: Defective Pixel Correction

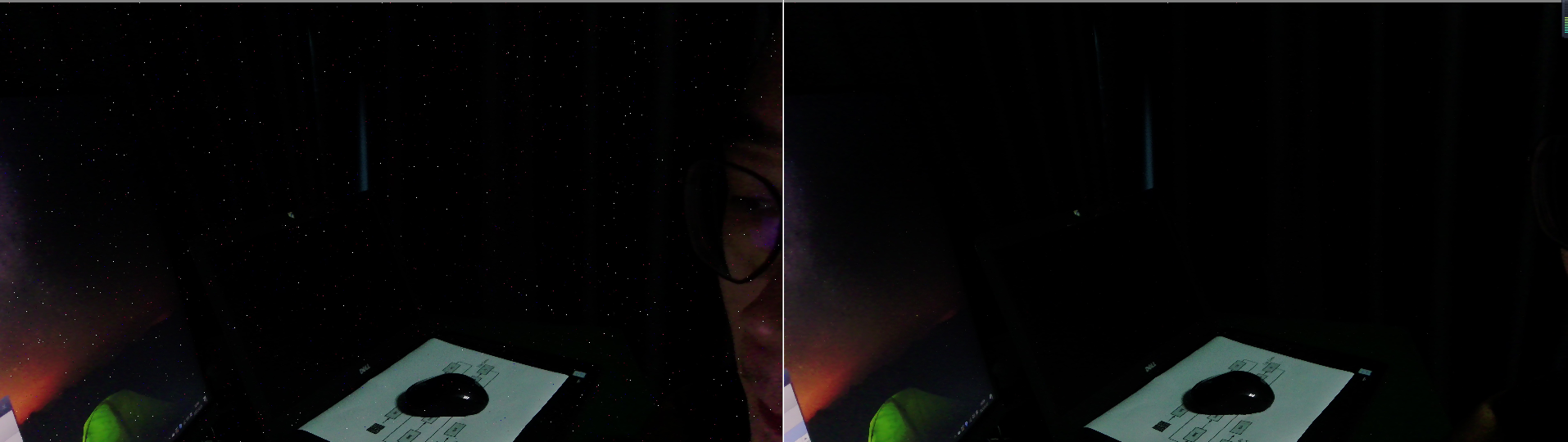

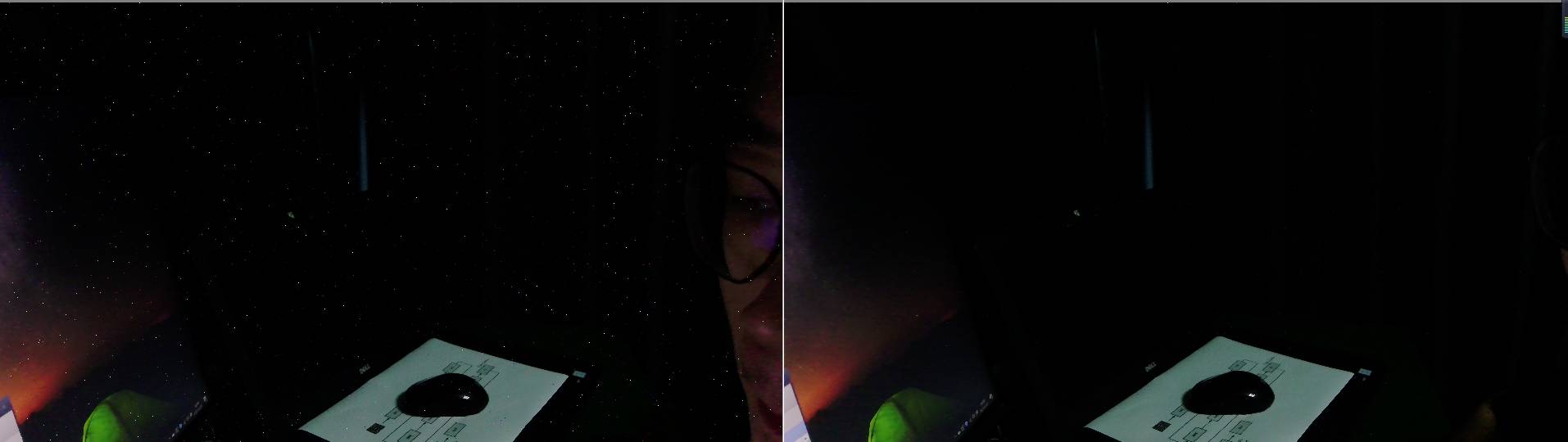

现象

造成坏点的原因

感光元件芯片自身工艺技术瑕疵造成；
光线采集存在缺陷；
制造商产品差异；

坏点分类

hot pixel: 固定保持较高的像素值，一般呈现为画面高亮的点；
dead pixel: 固定保持较低的像素值，一般在画面中呈现为暗点；
noise pixel：信号强度随光照呈现的变化规律不符合正常的变化规律；

矫正方法

静态矫正：通常由sensor厂商在生产后进行标定，把所有坏点的坐标位置记录下来，然后矫正的时候直接通过查表得方式找到坏点进行矫正。
动态矫正：就是在ISP算法中通过特殊得算法判断一个点是否为坏点，如果是坏点就行行矫正，否则原样输出；

动态算法讲解

因为静态坏点存在局限性，一方面是这种标定方式需要消耗人力物力，而且存储这些数据对硬件也有一定要求；另一方面随着产品使用时间地增加，坏点地数目会增加，而厂商地数据没法标定这些新增地坏点；还有一方面是有些坏点表现为正常情况下的光电特性正常，只是在长时间使用或者高ISO的情况下才会变为坏点，这部分坏点正常使用时不用当作坏点处理，毕竟插值的数据和真是数据还是有一定的差异；基于以上几点，静态坏点检测方法不进行讨论，而且实际应用的时候很多时候静态坏点检测也是disable了。以下讨论几种常见的检测算法。

PINTO算法

主要思想是坏点往往是在一个邻域中的极亮或极暗点，所以以一个5x5的邻域为检测区域

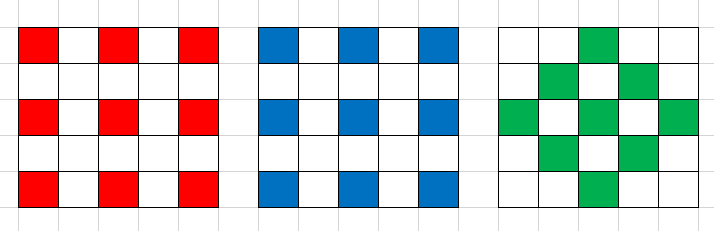

如图所示5x5的邻域内同意颜色通道相对于中心像素都有8个临近像素。那么矫正按以下步骤操作：

1. 计算中心像素与周围八个像素值的差；
2. 判断八个差值是否都为正值或者都为负值；
3. 如果有的为正有的为负，那么就为正常值，否则进行下一步；
4. 设置一个阈值，如果八个差值的绝对值都查过阈值，那么就判断为坏点；
5. 判断为坏点后就用八个临近的像素值的中位值来替换当前的像素值；

梯度法

该算法的作者针对三个通道都使用这一种窗口进行检测，具体步骤如下：

1. 计算四个方向的梯度：

水平方向三个二阶梯度：Dh1 = |P1+P3-2*P2|, Dh2 = |P4+P5-2*Pc|,Dh3 = |P6+P8-2*P7|;
数值方向三个二阶梯度：Dv1 = |P1+P6-2*P4|, Dv2 = |P2+P7-2*Pc|,Dv3 = |P3+P8-2*P5|;
45°三个二阶梯度：D45_1 = 2*|P4-P2|, D45_2 =|P3+P6-2*Pc|, D45_3 = 2*|P7-P5|;
135°三个二阶梯度: D135_1 = 2*|P2-P5|, D135_2 =|P1+P8-2*Pc|, D135_3 = 2*|P7-P4|;
2. 取出各个方向梯度绝对值的中值：median_Dh = median(Dh1,Dh2,Dh3)，同理求出其他三个方向的中值；
3. 求出四个中值的最小值作为边缘方向：min_grad = min(median_Dh,median_Dv,median_D45,median_D135);
4. 根据边缘方向进行判断：
1. 如果边缘方向为水平或者竖直：以水平方向为例，若|Dh2|>4(|Dh1|+|Dh3|)，则为坏点

2. 如果边缘方向是对角线方向：以45°方向为例，计算135°三个梯度绝对值两两之差的绝对值的和：sum，
1. 如果sum小于100，若此时D45_2>3(D45_1+D45_3) 且 D135_2>3(D135_1+D135_3)，则Pc为坏点。

  2\. 如果sum大于100，若D45_2>3x(D45_1+D45_3)就为坏点；

5. 为减少漏判，当Pc小于15且周围点都大于Pc40以上，则Pc为坏点。如果Pc大于230，且周围的点都下于Pc30以下，则该点为坏点；

同时由于算出了边缘方向，因此可以根据这个进行坏点补充：

1. 边缘为水平方向，如|P4-Pc|<|Pc-P5|，则Pc更靠近P4，ouput=P4+(P2+P7-P1-P6)/2
2. 边缘为45°，如果|P3-Pc|<|P6-Pc|，则Pc更靠近P3，output=P3+(P4+P7-P2-p5)/2

DPC和demosaic结合法

这种方法就是将DPC算法和去马赛则算法融合到一块而，大体的思路就是在先对bayer图像插值成全彩图像，然后对每个点进行坏点检测，检测的时候只用同一同到的像素检测，而且每个像素点用的颜色通道即为该点raw图对应的颜色通道，换句话说就是RGGB图像，对于这四个点，第一个点我只通过周围插值出的R来检测R是否为坏点，其他两个同样这么处理，这样就保证和raw处理的时候一样，只用处理MxN个像素点就行，然后如果该点是坏点就对其进行矫正并重新对齐进行颜色插值，那么执行完这整个流程，坏点被矫正了而且直接输出了全彩图，所以说是一种融合算法，具体的讲解可以观看文末的视频链接内的讲解。

没看懂，感觉没必要看

行检测法

这类算法检测和矫正的时候并不使用整帧图像，而是通过几行数据来处理，这样对硬件的buffer要求就没那么高，而且CMOS也是行扫面的，一次正好手机一行数据。似乎在这个硬件已经相当便宜的时代，没有必要了哟。

具体的操作如下：

缓存一行数据，在同一行中通过比较同一通道相邻的数据的插值，如果待检测的点同时大于相邻点一个阈值，或者同时小于相邻点一个阈值，那么这个点就是候选坏点；
有的算法还会利用buffer缓存上一行的数据，然后判断这个坏点在当前行周围有没有候选坏点，并判断上一行对应位置的点是否为候选坏点，如果都不是，那么当前点就是真实坏点，就通过周围点矫正，如果周围有候选坏点，那么就判断为非真是坏点，不用矫正；

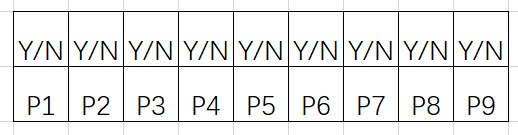

在上一条提到的缓存的上一行数据，有的算法中不是缓存上一行每个像素的信息，而是上一行经过判断后的属性值，比如上一行存储的是每个点是否为候选坏点或者坏点，那么每个点就可以用0或者1来表示，那么上一行每个像素只需要1bit的数据量来存储，这样就能进一步降低对硬件的要求了。

代码实现

用代码实现pinto算法，核心代码如下，只针对代码中用的RGGB格式，完整代码可以在gitee仓库中下载

clc;clear;close all;
tic;
% --------global velue---------
expandNum = 2;
Th = 30;

% --------raw parameters-------
filePath = 'images/HisiRAW_4208x3120_8bits_RGGB.raw';
bayerFormat = 'RGGB';
bayerBits = 8;
row = 4208;
col = 3120;
% -----------------------------

rawData = readRaw(filePath, bayerBits, row, col);
[height, width, channel] = size(rawData);

img_expand = expandRaw(rawData, expandNum);

disImg = zeros(height, width);
for i = expandNum+1 : 2 : height+expandNum
    for j = expandNum+1 : 2 : width+expandNum
        % R
        % get the pixel around the current R pixel
        around_R_pixel = [img_expand(i-2, j-2) img_expand(i-2, j) img_expand(i-2, j+2) img_expand(i, j-2) img_expand(i, j+2) img_expand(i+2, j-2) img_expand(i+2, j) img_expand(i+2, j+2)];
        disImg(i-expandNum, j-expandNum) = judgeDefectPixel(around_R_pixel, img_expand(i, j), Th);
        % Gr
        % get the pixel around the current Gr pixel
        around_Gr_pixel = [img_expand(i-1, j) img_expand(i-2, j+1) img_expand(i-1, j+2)  img_expand(i, j-1) img_expand(i, j+3) img_expand(i+1, j) img_expand(i+2, j+1) img_expand(i+1, j+2)];
        disImg(i-expandNum, j-expandNum+1) = judgeDefectPixel(around_Gr_pixel, img_expand(i, j+1), Th);
        % B
        % get the pixel around the current B pixel
        around_B_pixel = [img_expand(i-1, j-1) img_expand(i-1, j+1) img_expand(i-1, j+3) img_expand(i+1, j-1) img_expand(i+1, j+3) img_expand(i+3, j-1) img_expand(i+3, j+1) img_expand(i+3, j+3)];
        disImg(i-expandNum+1, j-expandNum+1) = judgeDefectPixel(around_B_pixel, img_expand(i+1, j+1), Th);
        % Gb
        % get the pixel around the current Gb pixel
        around_Gb_pixel = [img_expand(i, j-1) img_expand(i-1, j) img_expand(i, j+1) img_expand(i+1, j-2) img_expand(i+1, j+2) img_expand(i+2, j-1) img_expand(i+3, j) img_expand(i+2, j+1)];
        disImg(i-expandNum+1, j-expandNum) = judgeDefectPixel(around_Gb_pixel, img_expand(i+1, j), Th);
    end
end
figure();
imshow(rawData);title('org');
figure();
imshow(uint8(disImg));title('corrected');
disp(['cost time：',num2str(toc)])

function correctP = judgeDefectPixel(aroundP, currentP, Th)
% judgeDefectPixel.m    correct the curren pixel
%   Input:
%       aroundP     the pixel around the current pixel
%       currentP    the value of current pixel
%       Th          the threshold of the defect pixel
%   Output:
%       correctP    the corrected value of the pixel
%   Instructions:
%       author:     wtzhu
%       e-mail:     wtzhu_13@163.com
% Last Modified by wtzhu v1.0 2021-07-16
% Note:
    % get the median value of the around list
    medianV = median(aroundP);
    % get the difference between the around pixel and the current pixel
    diff = aroundP - ones(1, numel(aroundP)) * currentP;
    % if all difference bigger than 0 or all smaller than 0 and all abs of the diff are bigger than Th, that pixel is
    % a defect pixel and replace it with the median;
    if (nnz(diff > 0) ==  numel(aroundP)) || (nnz(diff < 0) ==  numel(aroundP))
        if length(find((abs(diff)>Th)==1)) == numel(aroundP)
            correctP = medianV;
        else
            correctP = currentP;
        end
    else
        correctP = currentP;
    end
end

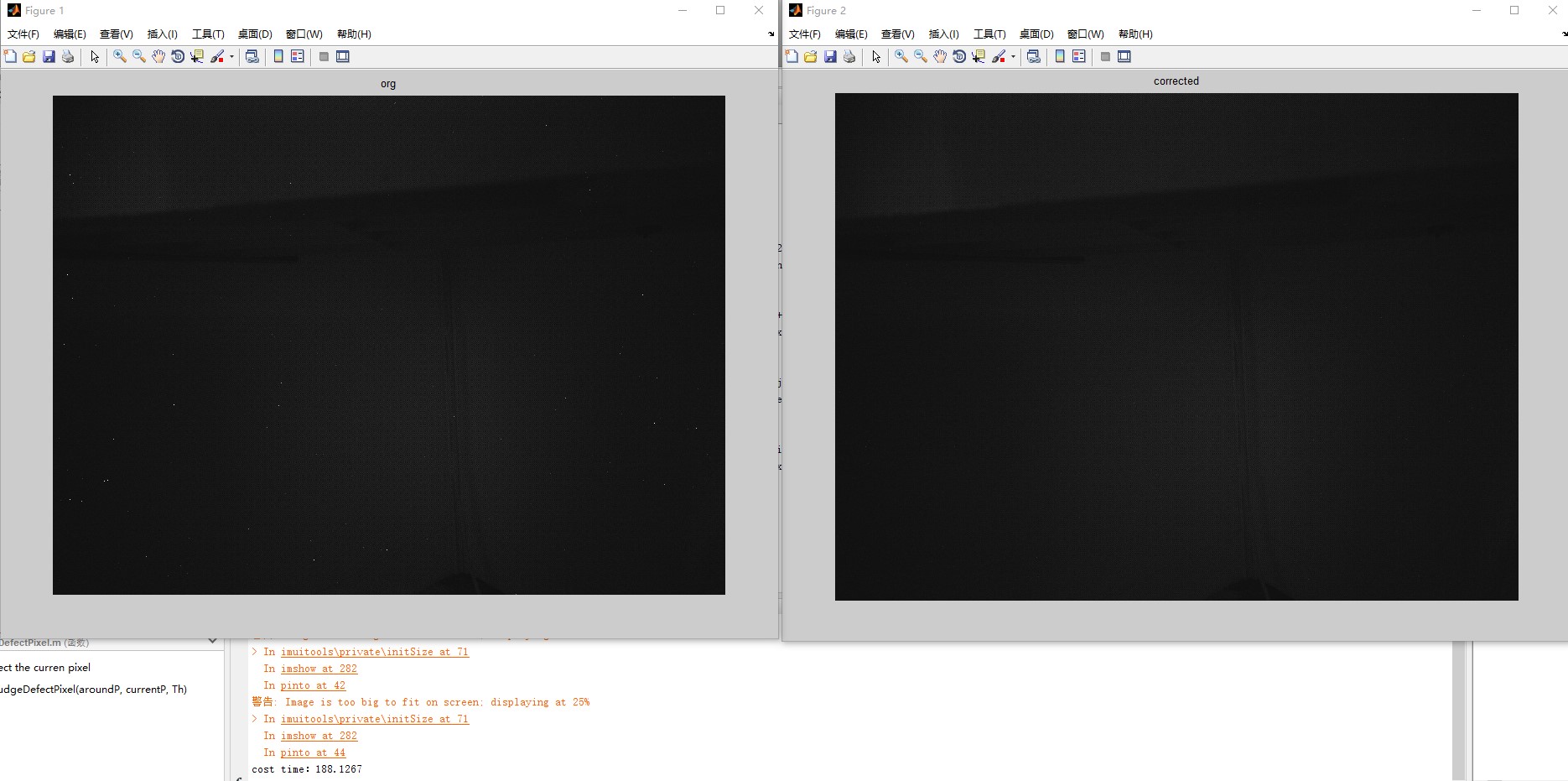

矫正结果
