轮廓匹配
来自本人笔记: https://github.com/masterAllen/LearnOpenCV/blob/main/docs/轮廓匹配
轮廓匹配的方法比较多，一个是 main module 的 matchShapes 方法，这个是用的是形状的 HuMoments；还有一个 shape 模块是专门做这个的，用的是其他方法；还有一个是 ximgproc 模块里面的 transformFD，它使用傅里叶描述子来做的。
matchShapes

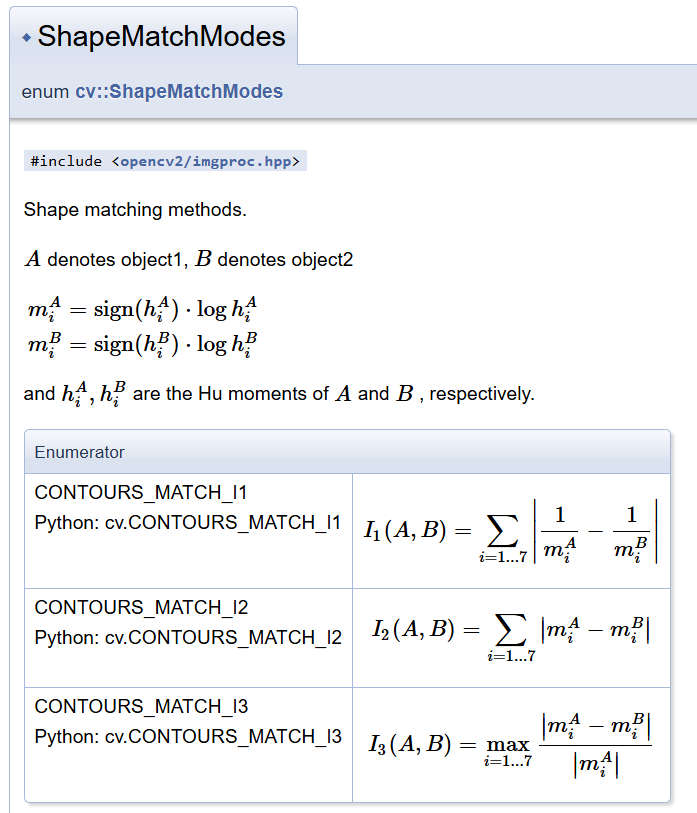

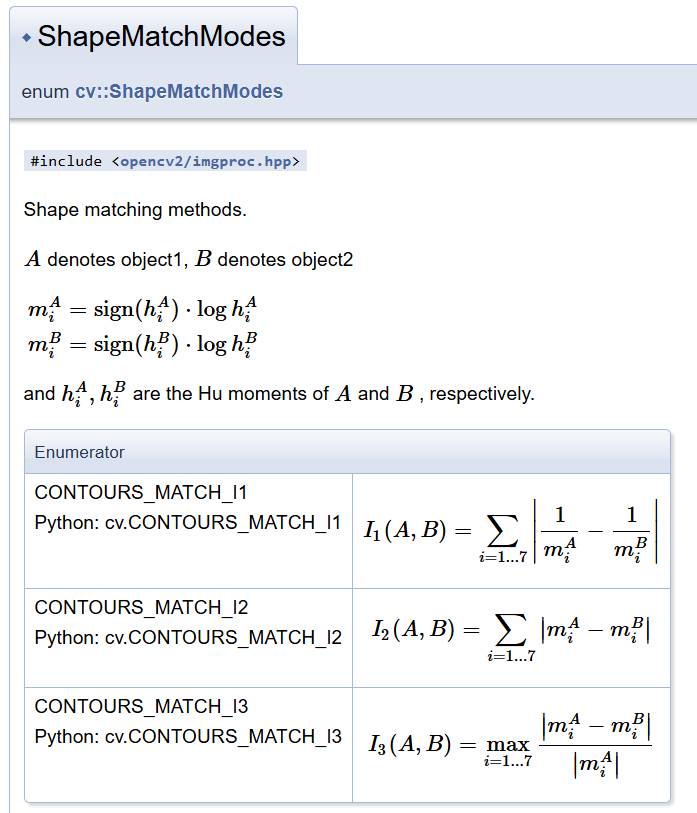

matchShapes 很简单，cv.matchShapes(contour1, contour2, method, parameter)。contour 参数要求是一个轮廓，即 (n, 1, 2) 或 (1, n, 2) 大小的 ndarray，两种形状都可以，结果是一样的；method 如下图所示，从图上也能看出这是通过 HuMoments 来进行匹配的；parameter 是无用参数，固定为 0。需要注意的是，它适用于旋转但不适用于缩放。
返回值是相似程度，越小表示越可能。
ximgproc.transformFD
ximgproc Fourier Descriptors 的方法，用的是傅里叶描述子，直接看代码即可
img1 = cv2.imread('./image/shape/13.png', -1)
contours1, _ = cv2.findContours(img1, cv2.RETR_TREE, method=cv2.CHAIN_APPROX_NONE)
img2 = cv2.imread('./image/shape/14.png', -1)
contours2, _ = cv2.findContours(img2, cv2.RETR_TREE, method=cv2.CHAIN_APPROX_NONE)
# sampling contour we want 256 points
fit = cv2.ximgproc.createContourFitting(1024,16)
fit.setFDSize(16)
cs1 = cv2.ximgproc.contourSampling(contours1[0].reshape((-1, 1, 2)), 256)
cs2 = cv2.ximgproc.contourSampling(contours2[0].reshape((-1, 1, 2)), 256)
alphaPhiST, _ = fit.estimateTransformation(cs1, cs2)
out_shape = cv2.ximgproc.transformFD(cs1, alphaPhiST, fdContour=False)
show_images([
('img1', draw_points(img1, contours1[0])),
('img2', draw_points(img2, contours2[0])),
('Use Fourier Descriptors', draw_points(img2, out_shape)),
])
shape 模块
shape 模块是专门用于比较两个轮廓的，他的类可以分为三个部分：
# class cv::ShapeTransformer
# class cv::AffineTransformer
# class cv::ThinPlateSplineShapeTransformer
# class cv::HistogramCostExtractor
# class cv::ChiHistogramCostExtractor
# class cv::EMDHistogramCostExtractor
# class cv::EMDL1HistogramCostExtractor
# class cv::NormHistogramCostExtractor
# class cv::ShapeDistanceExtractor
# class cv::HausdorffDistanceExtractor
# class cv::ShapeContextDistanceExtractor
Extractor
两个 Extractor 基类都是用来计算两个轮廓的差距的，代表着两类不同方向的方法；其中 ShapeDistanceExtractor 调用 computeDistance 方法、HistogramCostExtractor 调用 buildCost 方法。
示例代码如下，详细的代码在 test_shape.ipynb 中：
'''
Shape Distance Extractor 使用说明
'''
# class cv::ShapeDistanceExtractor -> computeDistance
# class cv::HausdorffDistanceExtractor
# class cv::ShapeContextDistanceExtractor
extractor = cv2.createShapeContextDistanceExtractor()
src = cv2.imread('./image/shape/13.png', -1)
src_contours, _ = cv2.findContours(src, cv2.RETR_TREE, method=cv2.CHAIN_APPROX_NONE)
src_points = make_points(src_contours[0], n=500)
for imgname in os.listdir('./image/shape'):
now = cv2.imread(f'./image/shape/{imgname}', -1)
now_contours, _ = cv2.findContours(now, cv2.RETR_TREE, method=cv2.CHAIN_APPROX_NONE)
now_points = make_points(now_contours[0], n=500)
# 传入的必须是 (x, 1, 2) 或 (1, x, 2) 这种 shape 的 ndarray，两个 ndarray 的 x 不强制要一样
result1 = extractor.computeDistance(src_points.reshape(1, -1, 2), now_points.reshape(1, -1, 2))
result2 = extractor.computeDistance(src_points.reshape(-1, 1, 2), now_points.reshape(-1, 1, 2))
print(imgname, result1, result2)
break
ShapeTransformer
子类说明
cv::AffineTransformer，这个无需多言，就是最传统的仿射变换。

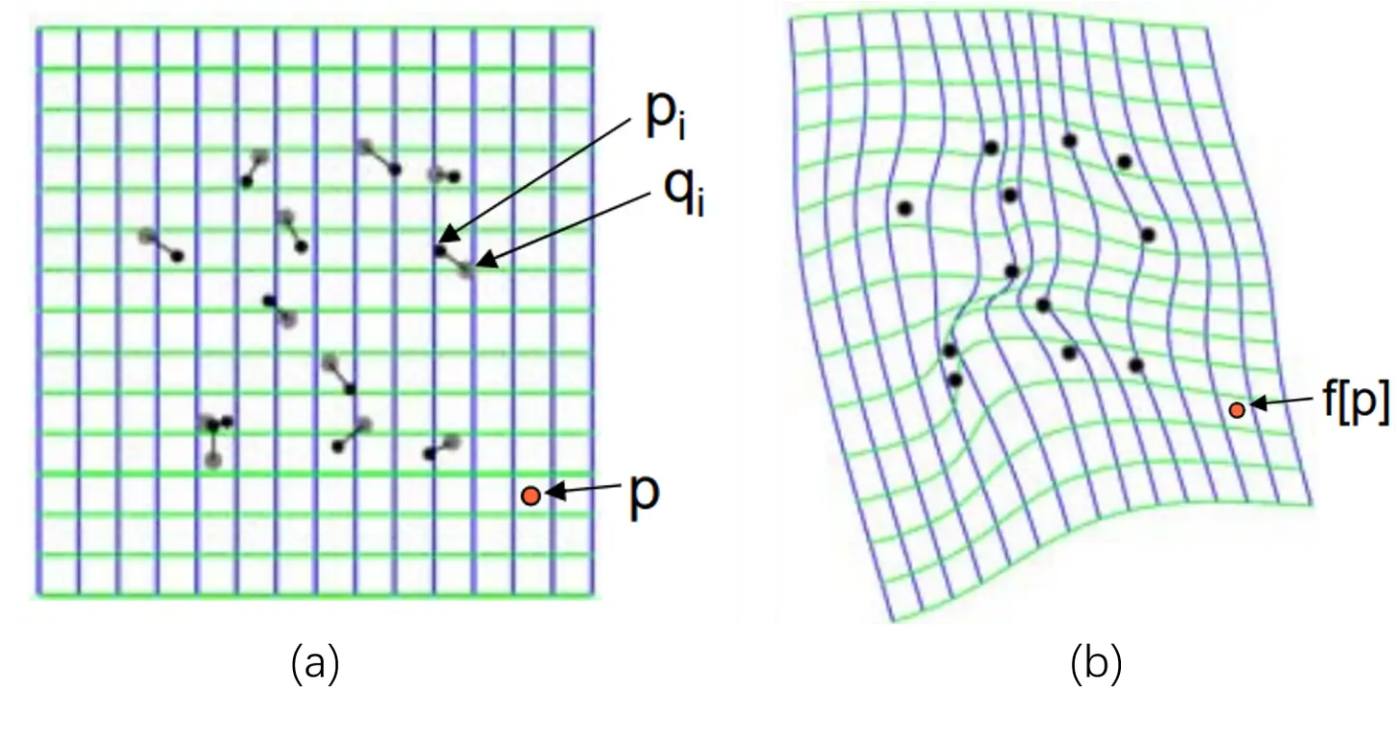

cv::ThinPlateSplineShapeTransformer，这是薄板样条插值变换，会根据每个点的前后变换进行各个点插值拟合，最终效果类似于扭曲。可以用于脸部变形，或者把一个成弧度的形状拉直便于处理（比如硬币上的中国人民银行）。如下图所示：
使用场景
ShapeTransformer 基类用于变换轮廓形状，有两种使用场景（便于讲述，假设当前有一个变量 transformer）：
1. 单独使用，需要调用 estimateTransformation(shape1, shape2, matches) 来计算出内部的转换方式。其中 shape1 和 shape2 是 vector <point2d>，长度要一样；而 matches 则是同 vector 长度一样的列表，里面的元素是 cv2.DMatch(i,i,x)，这个和普通的 DMatch 是一样的，i 表示索引，x 表示距离。一般而言用 estimate 都把 x 设为 0，即前后变换的点是对应的关系。执行 estimate 后，transformer 内部的转换方式就确定了，可以调用 applyTransformation 或 warpImage 了。
2. 配合 ShapeDistanceExtractor 使用，extractor 调用 setTransformAlgorithm(transformer)。当 extractor 调用 computeDistance(contour1, contour2) 后，此时 transformer 内部的转换方式就确定了，就可以调用 applyTransformation 或者 warpImage 这样的方法把输入的轮廓/图片进行变换了。但是实验发现不行，所以还是要用上面第一种方法，即使用到了 computeDistance，也要在 applyTransformation 前多写一句 estimateTransformation。
关于单独使用，我还想多说几句。刚开始的时候我看到有 matches，以为是调用 SIFT 之类的特征点，然后进行匹配。但这样是不对的，要牢记 ShapeTransformer 针对的是形状，他要传入的点必须是可控的。下面通过两个例子说明：

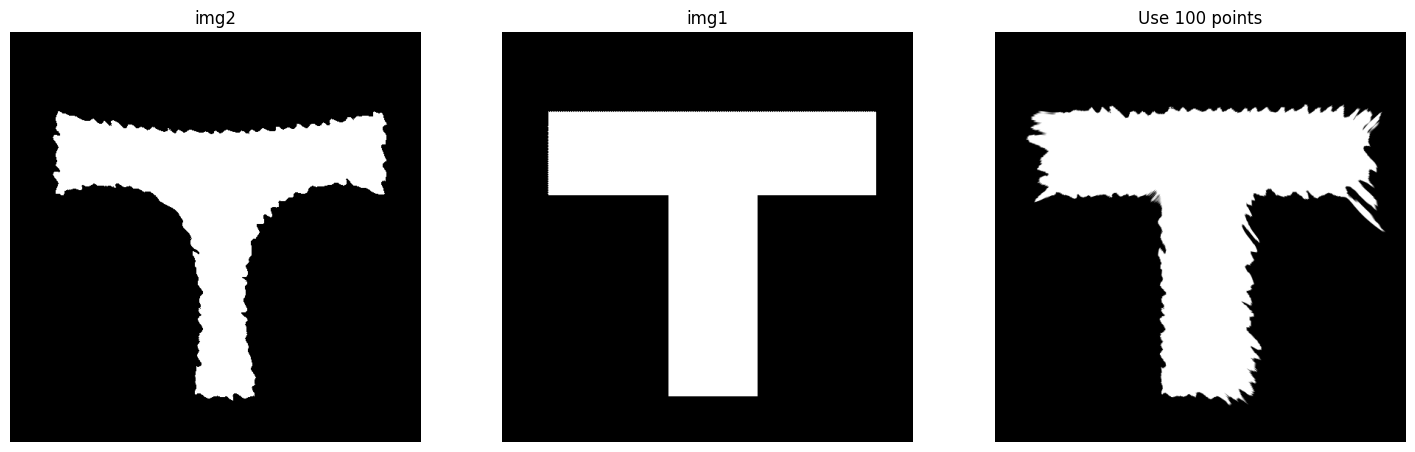

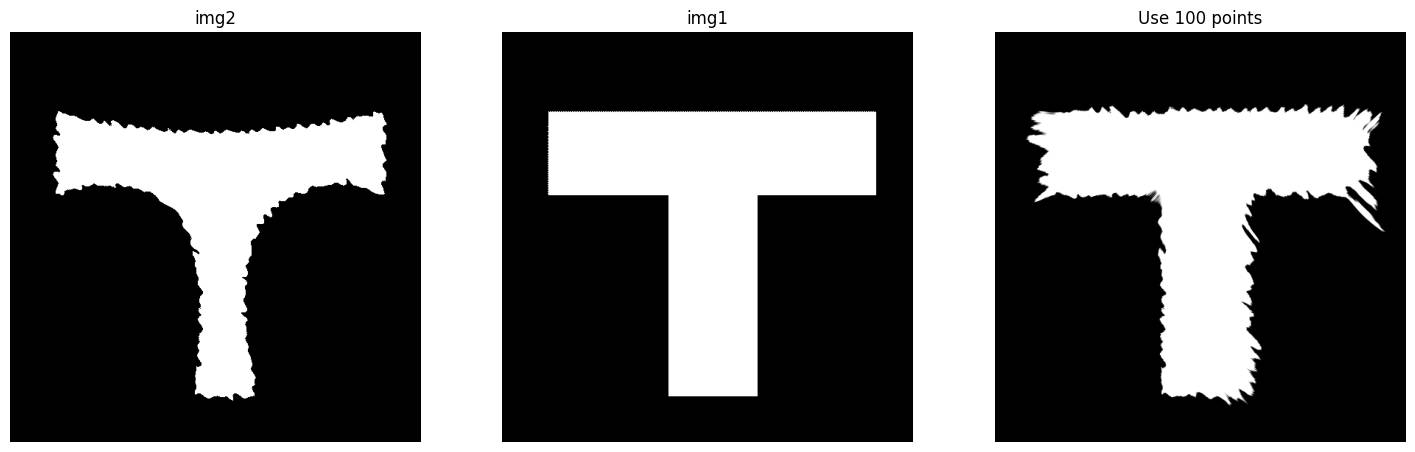

例子一，如下图，我希望 img2 变为 img1 的形状。此时是我已经正确做法是：img2 找轮廓，获取轮廓上的一些点；计算这些点应该变换为什么位置，当然由于已经有了 img1，所以只要在 img1 上找轮廓，采同样的点就可以了。
例子二，如下图，我希望把文字拉直。正确做法就是先算出一开始弯曲的文字的大致轮廓，然后计算出包住这个轮廓的矩形框，之后在弯曲的轮廓上采点后，能计算出其在矩形框上对应的点：
总而言之，本质是因为 SIFT 得到的点不可控：一方面是 SIFT 得到的点很可能不在轮廓上，即使强制在轮廓上，也很少；另一方面更重要的是我们现在的目的是为了变换轮廓，即需要精细控制两个点变换前后的位置，而不是为了去匹配两张图。比如例子一，我们通过等间距采样 100 个点达到了上面的变换效果，而采用特征点根本不知道特征点的位置，根本做不到上面的效果。
强烈建议，看一下 test_shape.ipynb 这个代码最后的两个 code 部分，看完就理解了。这里摘抄一下
'''
ShapeTransformer 单独使用
'''
img1 = cv2.imread('./image/shape/13.png', -1)
contours1, _ = cv2.findContours(img1, cv2.RETR_TREE, method=cv2.CHAIN_APPROX_NONE)
points1 = make_points(contours1[0])
img2 = cv2.imread('./image/shape/14.png', -1)
contours2, _ = cv2.findContours(img2, cv2.RETR_TREE, method=cv2.CHAIN_APPROX_NONE)
points2 = make_points(contours2[0])
transformer = cv2.createThinPlateSplineShapeTransformer()
# 所有点都考虑，并不一定是好事情
matches = [cv2.DMatch(i, i, 0) for i in range(points1.shape[0])]
transformer.estimateTransformation(points1.reshape(1, -1, 2), points2.reshape(1, -1, 2), matches)
img3 = transformer.warpImage(img2)
# 采样点，采大约 100 个点
points1 = points1[::points1.shape[0]//100]
points2 = points2[::points2.shape[0]//100]
matches = [cv2.DMatch(i, i, 0) for i in range(points1.shape[0])]
# 重要：applyTransformation 和 warpImage 对 estimateTransformation 的顺序要求是翻过来的
transformer.estimateTransformation(points2.reshape(1, -1, 2), points1.reshape(1, -1, 2), matches)
_, points3 = transformer.applyTransformation(points2.reshape(1, -1, 2))
transformer.estimateTransformation(points1.reshape(1, -1, 2), points2.reshape(1, -1, 2), matches)
img4 = transformer.warpImage(img2)
show_images([
('img2', img2),
('img1', img1),
('Use all points', img3),
('Use 100 points', img4),
('img2 point', draw_points(img2, points2)),
('img1 point', draw_points(img2, points1)),
('ApplyTransformation', draw_points(img2, points3)),
], colnum=4)
使用的几个注意点（重要）
1. python 中 estimateTransformation、applyTransformation 必须要传入 (1,n,2) 大小、float32 类型的 ndarry！！！
2. cpp 中 estimateTransformation、applyTransformation 同样要是 float32，大小由于 CPP 中不是 numpy，所以没啥，就普通的 vector，即参数类型是 vector<point2f> 类型。
3. applyTransformation 和 warpImage 对 estimateTransformation 的要求是反过来的；具体看上面的代码。
